定子槽衬机：电机绝缘工序的核心自动化装备
来源：苏州帅睿 发布时间：2025-11-26 阅读次数：7 次
定子槽衬机是电机定子绝缘工序的专用自动化设备，核心功能为精准敷设定子铁芯槽内绝缘衬垫（槽衬），是保障电机绝缘性能与可靠性的关键工艺装备。

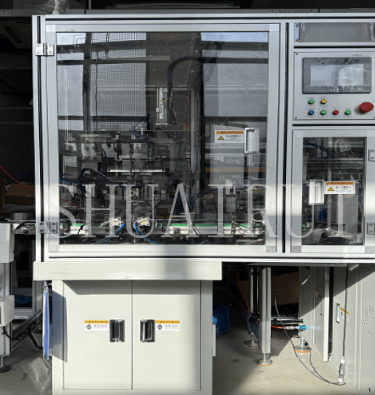

设备结构与控制：
采用伺服驱动+PLC集成控制，配人机界面与防护腔体：
• 伺服系统实现槽衬纸高精度输送（定位误差≤0.3mm）；
• 气动模块完成槽衬折边、压装；
• 支持多规格定子参数切换，适配多品类电机生产。

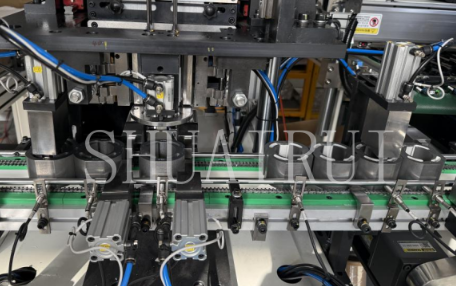

产线集成特性：
支持多工位连续流转，与嵌线、浸漆设备衔接实现工序自动化：
• 单槽节拍≤2秒，不良率≤0.3%；
• 适配30-150mm外径定子。

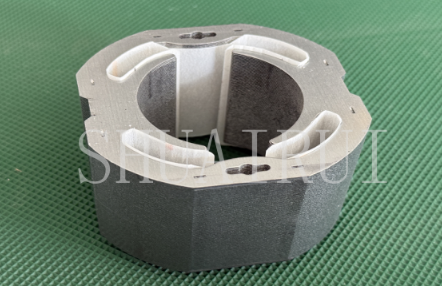

工艺产物：
槽衬多采用NMN复合绝缘材料，作用包括：
• 隔离绕组与铁芯，阻断槽放电；
• 缓冲嵌线应力，避免绝缘损伤；
• 填充槽隙，提升绕组固定性。
